옵션으로 2포트 10G 이더넷 또는 4포트 기가비트 이더넷을 지원하며 GPS 시각동기장치가 하드웨어적으로 내장되어, 위성 GPS신호로부터 정확한 시각정보를 수신하여 NTP 서버 기능을 수행하는 장치입니다. 보안시설등 외부망과 분리된 네트워크 환경에서 자체적인 NTP 서버를 구축할때 사용되는 장비입니다. 정확한 시간 정보를 필요로 하는 CCTV VMS서버, NMS (Network Management System) 서버등 많은수의 서버가 시각동기가 필요한 서버로 자체적인NTP 서비스가 필요할 때 사용되는 장비입니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. 정확한 시간 정보를 필요로 하는 금융권, 영상감시·교통관리·환경/방재감시등 다양한 실시간 영상 응용 분야에 적용할 수 있습니다.
PTPv2 Precision Time Protocol 프로토콜 지원 (IEEE1588)
애드팍 AP-GTR20000 고성능 GPS 시각동기서버는기본적인 NTP(Network Time Protocol) 외에 공동자동화, 철도차량 어플리케이션등 GPS 시각동기서버와 클라이언트사이에 정밀하게 시간동기를 지원하는 PTP (Precision Time Protocol) 시각동기 프로토콜을 지원합니다. AP-GTR20000 는 하드웨어 기반(하드워어/소프트웨어)의 Time Stamping을 가능하게 하는 기가비트 이더넷칩(LAN0, LAN1, LAN2, LAN3) 을 사용하여 하드웨어 기반 PTPv2 를 지원할 수 있고록 설계되었습니다. 이 프로토콜은 이더넷 네트워크(Ethernet network)상의 모든 장치에 대해 시간적 동기화를 지원할 수 있습니다. PTP는 IEEE1588(2008) 제정된 국제 표준이고, IP 기반의 메시지 전송방식을 지원합니다.
Precision Time Protocol(PTPv2)는 그랜드마스터 시각동기 서버 (예 : GPS 시각동기서버) 와 클라이언트간에 클럭을 동기화하여 마이크로초(μs) 이하의 시간 정확도를 달성하는 데 사용되는 네트워크 기반의 시간 동기화 통신 프로토콜입니다.
PTPv2는 이더넷 물리계층에 포함되므로 이더넷 네트워크상의 클라이언트 시스템 및 장치에 대한 정밀 시간 동기화를 가능하게 할수 있으며, 서버 및 클라이언트 모두 이더넷 LAN 칩에서 하드웨어 기반의 타임 스탬핑을 지원하면 정밀한 시각 동기화기능을 지원할 수 있습니다. PTPv2는 서버 클라이언트 시간 동기화 메커니즘이다. 예를들어 AP-GTR20000 를 PTP 마스터 클럭 서버모드로 설정하면, 클라이언트 장치에 PTP 시간 동기화 메시지를 전달한다. PTP 시각 동기화 패킷이 네트워크로 전송되면서 동기화 과정이 시작되고, PTP 클라이언트는 PTP 시각동기서버로 부터 전송되어 오는 시각과 클라이언트의 로컬 시각 사이의 시간 차이(지연)를 계산하여 오차를 줄여 시각동기화 기능을 지원합니다.
주요기능 리스트
- IPv4 / IPv6 어드레스체계 동시지원 (NTPv4, NTPv6)
- 고성능 NTP 프로토콜 처리 성능
- 다양한 NTP 프로토콜지원 (NTPd, SNTP, V2,V3,v4)
- 200m 롱 GPS 안테나 케이블지원
- 19인치 랙마운트 브라켓 지원
- 기가비트 이더넷 포트 지원 (4포트, 독립이더넷), 옵션 : 10G 이더넷 듀얼포트
- 윤초기능지원
- NTP 클라이언트 IP 어드레스 표시기능
- 이벤트 로그 전송 기능
- GPS 안테나 최적위치 선정을 위한 실시간 GPS SNR 표시 기능
- 보안 안정성기능
- PING (Keep Alive) 기능
- GNSS (Global Navigation Satellite System) 상태 체크 기능
- GPS 재밍 및 스푸핑 검출기능
- GPS Week Number Rollover 문제
- GPS NTP 시각동기서버 이중화서비스 (장애시 이중화설정)
- 아웃도어용 고성능 GPS 안테나 솔루션지원(옵션)
- GPS 안테나 브릿지 기능

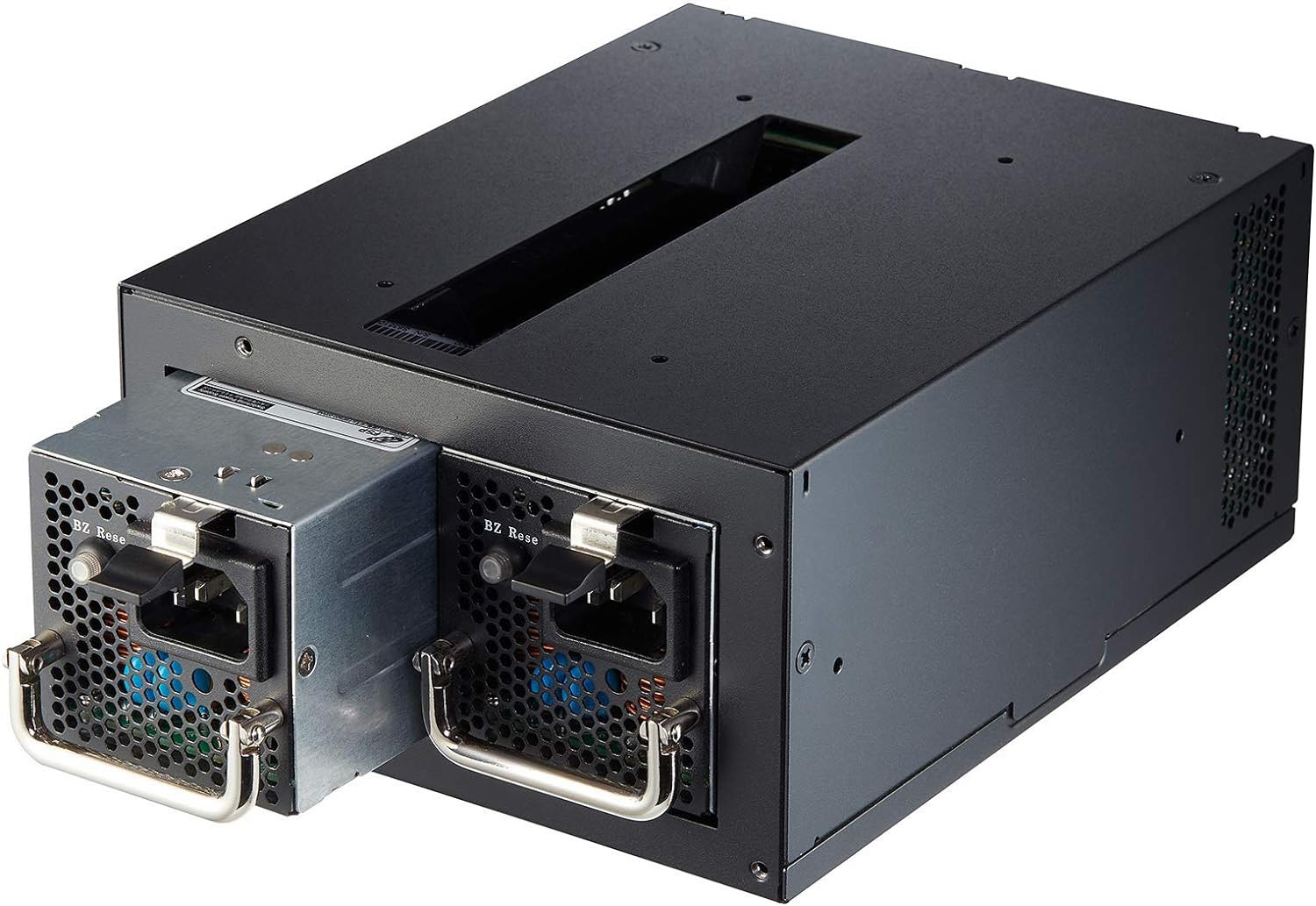

- 모듈 타입 전원이중화 기능 지원
- PTPv2 프로토콜 지원 (IEEE1588 지원 기가비트 LAN 칩)
- SyncE (Sychronous Ethernet) 프로토콜 지원 (SyncE 지원 기가비트 LAN 칩)
- Holdover 기능지원
- GNSS 모니터링을위한 대시보드 소프트웨어 지원
기가비트이더넷 고성능 GPS NTP (Network Time Protocol) 서버의 GNSS(Global Navigation Satellite System) 대시보드 소프트웨어는 윈도우 OS 환경에서 그래픽하게 직관적으로 GPS 시각동기서버의 시각정보, 위성정보, 신호정보, 알람정보 들을 실시간으로 표시해 주는 소프트웨어 입니다. GNSS 대시보드 소프트웨어의 사용자 유저인터페이스는 대쉬보드 구성을 사용자가 원하는 화면구성을 이동배치 할 수 있게 설계 되었으며, 사용자의 장시간 모니터 노출시 시각적 피로도를 줄이기 위해 다크앤블랙 칼라로 디자인 하였습니다.
GNSS (Global Navigation Satellite System) 대시보드 소프트웨어 주요기능
